Установка SmartBoy
Подключение SmartBoy SP-001, SP-002, SP-003

Внимательно прочитайте все инструкции перед первым использованием прибора. Убедитесь, что установленная в паспорте прибора рабочая нагрузка соответствует нагрузке в вашей сети. Общая потребляемая мощность подключенных к сети электроприборов не должна превышать максимально допустимую нагрузку для каждой конкретной модели прибора. Необходимо осторожно пользоваться прибором, запрещается подвергать его ударам, перегрузкам, воздействию жидкостей, пыли и грязи.

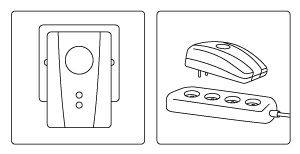

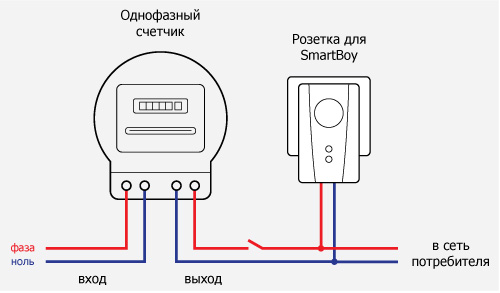

Для рационального использования данного оборудования его необходимо установить в первую (ближайшую) розетку от счетчика. Это позволяет определить все напряжение до счетчиков и соответственно регулировать коэффициенты мощности. При включении прибора светятся светодиоды.






Если Вы не знаете, какая розетка в схеме проводки является первой после счётчика, то рекомендуется установить отдельную розетку непосредственно возле счетчика электроэнергии, подключив её к нижним клемам вводного автомата.













Условия эксплуатации должны соответствовать спецификациям энергосберегающего прибора. Данное энергосберегающее оборудование можно подключать в помещениях к электрической сети с учетом количества электрических приборов и нагрузки на данную сеть. Сразу после его подключения к сети он начинает экономить электроэнергию, его можно использовать для одного или нескольких электрических приборов.





Подключение SmartBoy SP-100, SP-200, SP-300, SP-400, SP-500

Внимательно прочитайте все инструкции перед первым использованием прибора. Убедитесь, что указанное в паспорте рабочее напряжение соответствует напряжению в вашей сети. Общая потребляемая мощность подключенных к сети электроприборов не должна превышать максимально допустимую нагрузку для каждой конкретной модели прибора.
Статический преобразователь SmartBoy должен быть:
- Подключен надлежащим образом, чтобы избежать неправильных контактов и ошибок при прокладке кабеля;
- Закреплен на стене, чтобы предотвратить его перемещение.

Необходимо аккуратно пользоваться прибором, запрещается подвергать его ударам, перенапряжениям, воздействию жидкостей, пыли и грязи. Условия эксплуатации должны соответствовать спецификациям энергосберегающего прибора. Убедитесь, что материалы, которые используются для соединений, соответствуют международным стандартам.
Все приборы соответствуют стандарту NEMA II:
5 кВт – номинальная мощность для постоянной индуктивной нагрузки в 5 кВт;
45 кВт – номинальная мощность для постоянной индуктивной нагрузки в 45 кВт;
60 кВт – номинальная мощность для постоянной индуктивной нагрузки в 60 кВт;
90 кВт – номинальная мощность для постоянной индуктивной нагрузки в 90 кВт;
120 кВт – номинальная мощность для постоянной индуктивной нагрузки в 120 кВт;

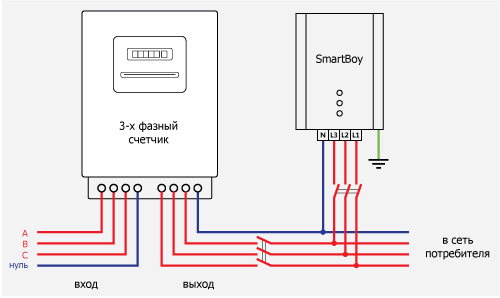

Для подключения к 3-фазной сети все приборы имеют коммутационную коробку с клеммами L1 (1), L2 (2), L3 (3), N (4). Используя коммутационную коробку и медный многожильный провод 2,5 кв. мм, подключите прибор к электросети, согласно схемы, приведенной ниже.











При установке приборов 5 кВт и 45 кВт, используйте 20-амперные 3-полюсные автоматические переключатели.
При установке 60 кВт, используйте 30-амперный 3-полюсный автоматический переключатель.
При установке 90 кВт, используйте 30-амперный 3-полюсный автоматический переключатель.
При установке 120 кВт, используйте 40-амперный 3-полюсный автоматический переключатель.
Заземлите прибор. Сопротивление заземленного кабеля не должно превышать 4 Ом. При монтаже всех приборов, убедитесь, что вы выключили ток до полного завершения монтажа. Потом включите ток (включите автоматический переключатель) и убедитесь, что индикаторы на приборе светятся. Если индикаторы не засветились, проверьте переключатель или коммутационную коробку на наличие соединения. Все 3-фазные приборы будут работать при 380 В. Максимально допустимое напряжение 450 В.
